透性石墨是一种特殊的非金属材料，导热系数高于许多金属，用这种材料制作的设备具备了优良的耐腐蚀性和传热性能，制造换热器吸收器等的石墨材料应具有不透性﹐常用浸渍类不透性石墨和压型不透性石墨，广泛应用于冷轧酸洗行业中腐蚀介质的传热工序，提高了热效率，在制作石墨换热器、石墨吸收器等相前设备时，很多厂家采用了多次浸渍和多次加工的方法，用以提高其石墨强度，保证加工精度。

试验夹具

试验夹具不应引起试样在夹具处断裂。施加负荷时，应满足试样的纵轴与通过夹具中心线的方向重合。

试样

取样及试样制备按GB/T 13465.1的有关规定。

试样尺寸

1、块材：（∅20mm±0. 1mm ) X（120mm±0. 5mm）

2、石墨管：直径、壁厚及偏差均按产品规格规定，长度等于管外径的5倍加30mm。

3、粘结剂浇铸件：（120mm±0. 5mm）X（20mm±0. 2mm）X（20mm±0. 2mm）。

4、试样表面粗糙度Ra≦3.2μm。

5、每组试样不少于5个。

试样装置

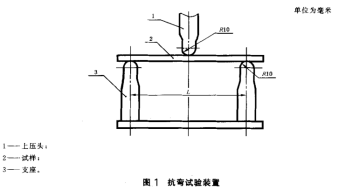

1、抗弯试验装置如图1

2、上压头宽应大于或等于试样宽度。

3、石墨管试样试验用上压头（图2），其半径R与试样半径名义尺寸及偏差相同，宽度b不小于15mm。

4、支座跨距

块材：支座跨距L等于100mm±0. 5mm。

石墨管：支座跨距L等于试样外径的5倍。

试验步骤

1、块材测量：沿试样轴向测3处，每处测互相垂直的直径各 1 次，取所得 6 个数据的算术平均值。

2、石墨管测量

a、外径测量：沿试样轴向测 3 处，每处测互相垂直的直径各 1 次，取所得 6 个数据的算术平均值。

b、内径测量：测量试样内径两端管口处，每处测量互相垂直的内径各 1 次，取所得 4 个数据的算术平均值。

3、粘结剂浇铸件测量：沿轴向测量宽度和厚度各3次，分别取其算术平均值。

4、按要求调整好支座跨距，放好试样，且使压头、支座轴向皆垂直于试样轴。

5、压头要压在整个试样宽度上，以5 m m /m in- 10 m m /m in 的加载速度均匀、无冲击地施加载荷，直至试样断裂，读取断裂负荷值。

结果计算

1、用式（1）计算石墨块材抗弯强度б单位为兆帕（MPa）。

б=8PL/πd3 .........................（1）

式中：

P——断裂负荷值，单位为牛（N）；

L——支座的跨距，单位为毫米（mm）；

d——试样的直径，单位为毫米（mm）。

2、用式（2）计算石墨管抗弯强度б单位为兆帕（MPa）。

б=8PLD/π（D4-d4） .........................（2）

式中：

P——断裂负荷值，单位为牛（N）；

L——支座的跨距，单位为毫米（mm）；

D——石墨的外径，单位为毫米（mm）；

d——石墨的内径，单位为毫米（mm）。

3、用式（3）计算浇铸件抗弯强度б单位为兆帕（MPa）。

б=3PL/2bh2） .........................（3）

式中：

P——断裂负荷值，单位为牛（N）；

L——支座的跨距，单位为毫米（mm）；

b——试样的宽度，单位为毫米（mm）；

h——试样的厚度，单位为毫米（mm）。
